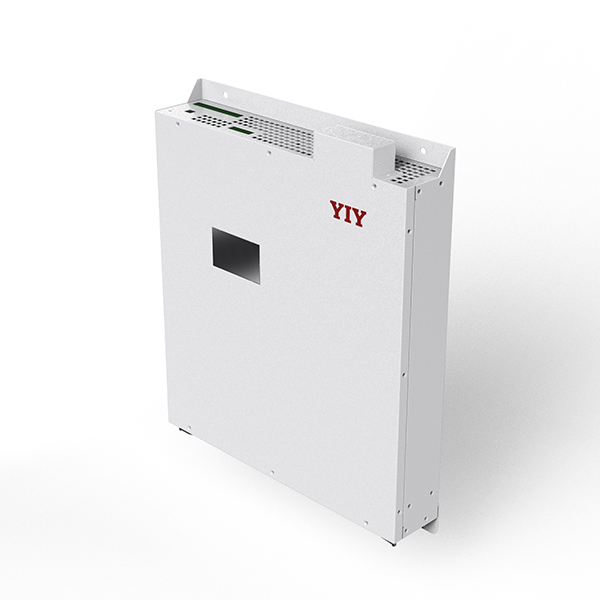

Generator statičkog Var (SVG-35-0.4-4L-W)
Prednosti SVG proizvoda
| Banke kondenzatora ili reaktorske banke (LC) | Generatori statičkih promjena (SVG) | |
| Vrijeme odziva | • Rješenjima na bazi kontaktora potrebno je najmanje 30s do 40s da ublaže problem, a rješenjima na bazi tiristora 20ms do 30ms | ✔Ublažavanje problema u kvalitetu električne energije u realnom vremenu jer je ukupno vrijeme odziva manje od 100µs |
| Izlaz | • Zavisi od veličine koraka, ne može odgovarati zahtjevima opterećenja u realnom vremenu • Zavisi od napona mreže jer se koriste kondenzatorske jedinice i reaktori | ✔Trenutačno, kontinuirano, bez koraka i besprijekorno ✔Fluktuacija napona mreže nema utjecaja na izlaz |
| Korekcija faktora snage | • Baze kondenzatora potrebne za induktivna opterećenja i reaktorske banke za kapacitivna opterećenja.Problemi u sistemima sa mješovitim opterećenjem • Nije moguće garantovati jedinični faktor snage jer oni imaju korake, sistem će imati kontinuiranu prekomjernu i podkompenzaciju | ✔Istovremeno ispravlja od -1 do +1 faktor snage zaostalog (induktivnog) i vodećeg (kapacitivnog) opterećenja ✔Zajamčeni jedinični faktor snage u svakom trenutku bez prekomjerne ili podkompenzacije (bezstepeni izlaz) |
| Dizajn i dimenzionisanje | • Studije reaktivne snage potrebne za dimenzioniranje odgovarajućeg rješenja • Obično prevelik za bolje prilagođavanje promjenjivim zahtjevima opterećenja • Potrebno je dizajnirati uzimajući u obzir harmonike sistema • Izrađen po meri za specifično opterećenje i uslove mreže | ✔Nisu potrebne opsežne studije jer je podesiv ✔Kapacitet ublažavanja može biti upravo ono što opterećenje zahtijeva ✔Ne utiče na harmonijsko izobličenje u sistemu ✔Može se prilagoditi uvjetima i promjenama opterećenja i mreže |
| Rezonancija | • Paralelna ili serijska rezonancija može pojačati struje u sistemu | ✔Nema rizika od harmonijske rezonancije sa mrežom |
| Preopterećenje | • Moguće zbog sporog odziva i/ili variranja opterećenja | ✔Nije moguće jer je struja ograničena na max.RMS struja |
| Otisak i instalacija | • Srednji do veliki otisak, posebno ako je nekoliko harmonijskih redova • Nije jednostavna instalacija, posebno ako se opterećenja često nadograđuju | ✔Mali otisak i jednostavna instalacija jer su moduli kompaktne veličine.Mogu se koristiti postojeći razvodni uređaji |
| Proširenje | • Ograničeno i zavisi od uslova opterećenja i topologije mreže | ✔Jednostavno (i ne zavisno) dodavanjem modula |
| Održavanje i vijek trajanja | • Korištenje komponenti koje zahtijevaju opsežno održavanje kao što su osigurači, prekidači, kontaktori, prigušnici i kondenzatorske jedinice • Prebacivanje, tranzijenti i rezonancija smanjuju životni vijek | ✔Jednostavno održavanje i radni vijek do 15 godina jer nema elektromehaničkog prebacivanja i rizika od tranzijenta ili rezonancije |
| Brza referentna tabela za odabir statičkog VAR generatora | |||||
| Sadržaj jalove snage Kapacitet transformatora | C0Sφ≤0,5 | 0,5≤c0sφ≤0,6 | 0,6≤c0sφ≤0,7 | 0,7≤cosφ≤0,8 | 0,8≤cosφ≤0,9 |
| 200 kVA | 100 kva | 100 kva | 100 kvar | 100 kya | 100 kva |
| 250 kVA | 150 kvar | 100 kya | 100 kyar | 100 kvar | 100 kvar |
| 315 kVA | 200 kvar | 100 kvar | 100 kva | 100 kvar | 100kvar |
| 400 kVA | 200 kvar | 200 kya | 200 kyar | 150 kva | 100kvar |
| 500 kVA | 300 kvar | 300 kvar | 300 kvar | 150 kvar | 100 kvar |
| 630 kVA | 300 kva | 300 kvar | 300kvar | 200 kvar | 150kvar |
| 800 kVA | 500 kvar | 500 kva | 300kvar | 300 kvar | 150 kvar |
| 1000kVA | 600kva | 500kya | 500 kvar | 300 kva | 200 kvar |
| 1250 kVA | 700 kvar | 600 kvar | 600 kvar | 500 kvar | 300 kvar |
| 1600 kVA | 800 kya | 800 kvar | 800 kyar | 500 kva | 300 kvar |
| 2000 kVA | 1000 kvar | 1000 kvar | 800 kvar | 600 kvar | 300kvar |
| 2500 kVA | 1500 kvar | 1200 kvar | 1000 kvar | 8000 kvar | 500 kvar |
| *Ova tabela služi samo kao referenca za odabir, kontaktirajte nas za konkretan odabir | |||||
Princip rada

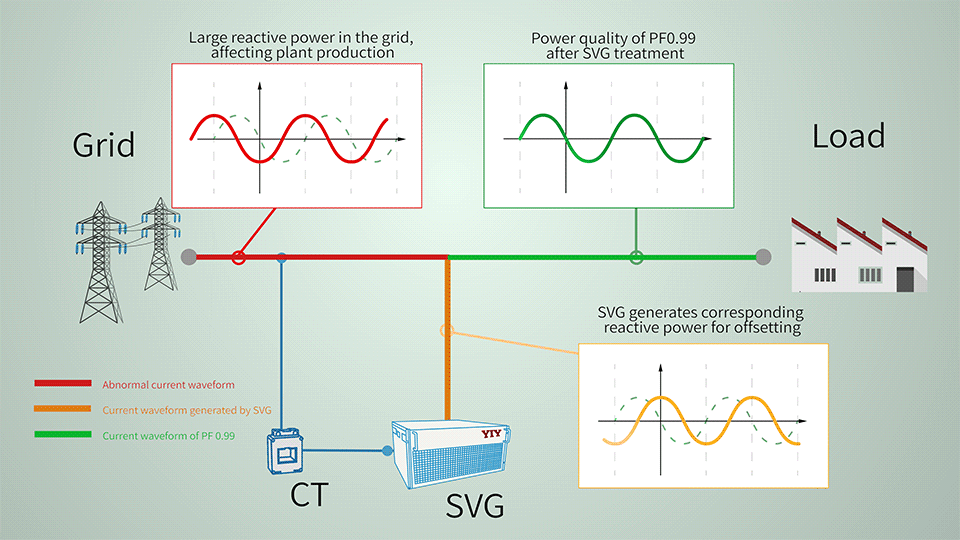

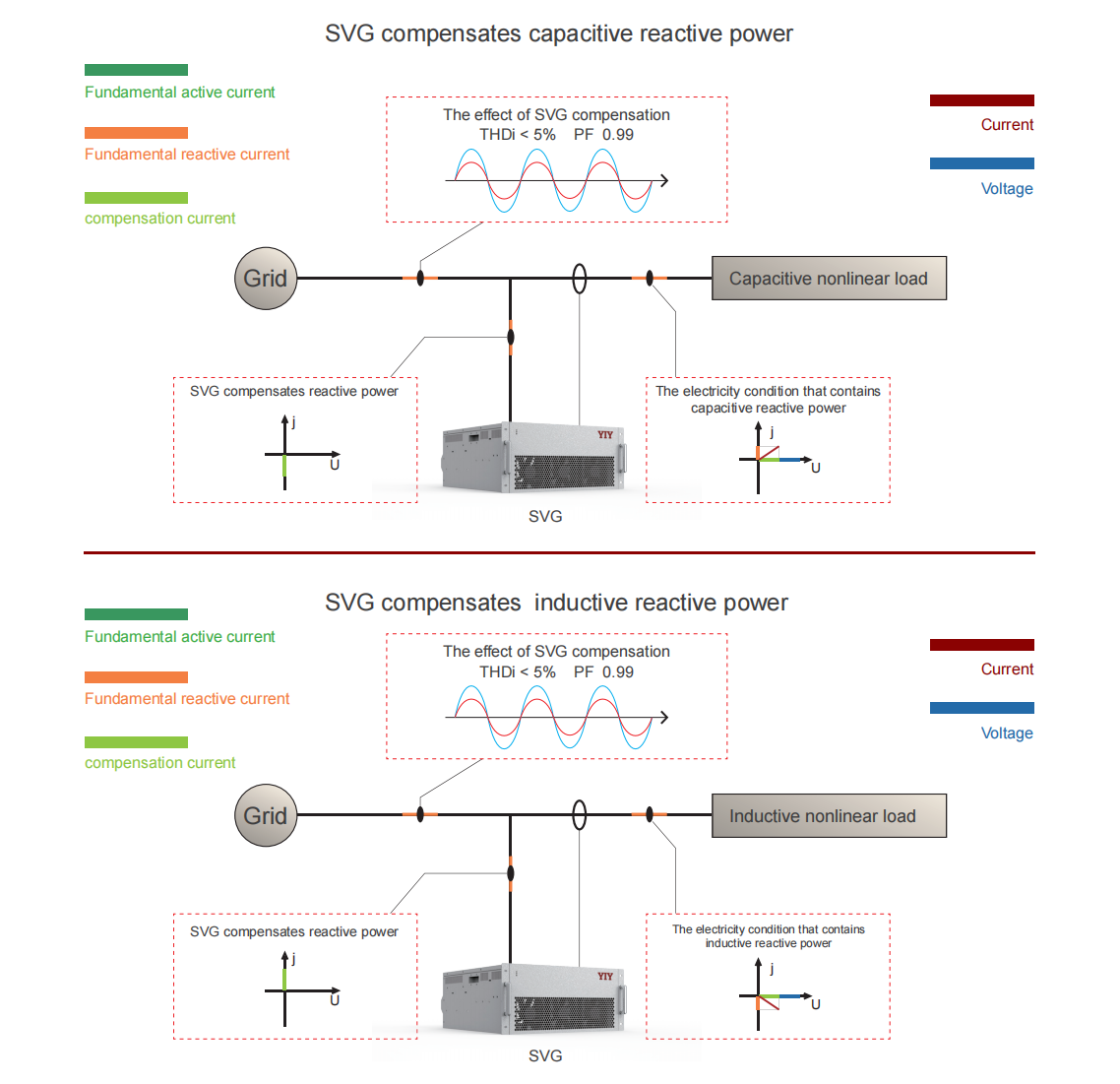

Princip SVG-a je vrlo sličan onom aktivnog harmonijskog filtera, kada opterećenje generiše induktivnu ili kapacitivnu struju, to čini struju opterećenja koja zaostaje ili vodi napon.SVG detektuje razliku faznog ugla i generiše vodeću ili zaostajuću struju u mrežu, čineći fazni ugao struje skoro istim kao i napon na strani transformatora, što znači da je osnovni faktor snage jedinica.YIY-SVG takođe može da ispravi neravnotežu opterećenja
Tehničke specifikacije
| TYPE | 220V serija | 400V serija | 500V serija | 690V serija |
| Nazivna kompenzacija kapacitet | 5KVar | 10KVar15KVar/35KVar/50KVar/75KVar/100KVar | 90KVar | 100KVar/120KVar |
| Nazivni napon | AC220V(-20%~+15%) | AC400V(-40%~+15%) | AC500V(-20%~+15%) | AC690V(-20%~+15%) |
| Nazivna frekvencija | 50/60Hz±5% | |||
| Mreža | Jednofazna | 3 faze 3 žice/3 faze 4 žice | ||
| Vrijeme odziva | <10ms | |||
| Reaktivna snaga stopa kompenzacije | >95% | |||
| Efikasnost mašine | >97% | |||
| Frekvencija prebacivanja | 32kHz | 16kHz | 12,8 kHz | 12,8 kHz |
| Funkcija | Kompenzacija reaktivne snage | |||
| Brojevi u paraleli | Bez ograničenja. Jedan centralizirani nadzorni modul može biti opremljen sa do 8 energetskih modula | |||
| Metode komunikacije | Dvokanalni RS485 komunikacioni interfejs (podržava GPRS/WIFI bežičnu komunikaciju) | |||
| Nadmorska visina bez smanjenja snage | <2000m | |||
| Temperatura | 20~+50℃ | |||
| Vlažnost | <90%RH, Prosječna mjesečna minimalna temperatura je 25°C bez kondenzacije na površini | |||
| Nivo zagađenja | Ispod nivoa I | |||
| Funkcija zaštite | Zaštita od preopterećenja, hardverska zaštita od prekomjerne struje, zaštita od prenapona, zaštita od napona električne mreže zaštita od nestanka struje, zaštita od previsoke temperature, zaštita od anomalija frekvencije, zaštita od kratkog spoja, itd | |||
| Buka | <50dB | <60dB | <65dB | |
| ninstallation | RackWall-mounted | |||
| Na put linije | Stražnji ulaz (tip stalak), gornji ulaz (zidni tip) | |||
| Stepen zaštite | IP20 | |||

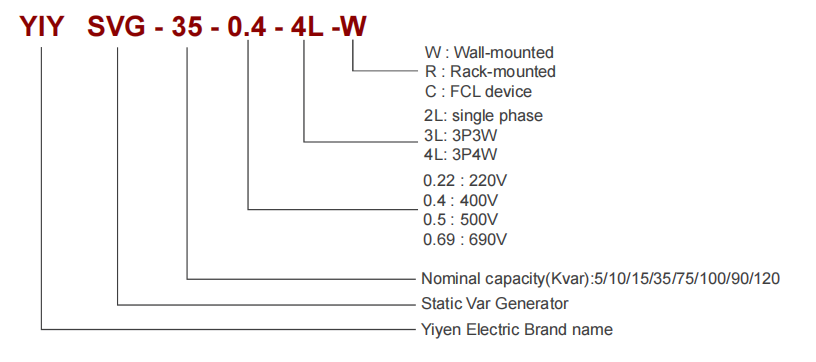

Imenovanje proizvoda

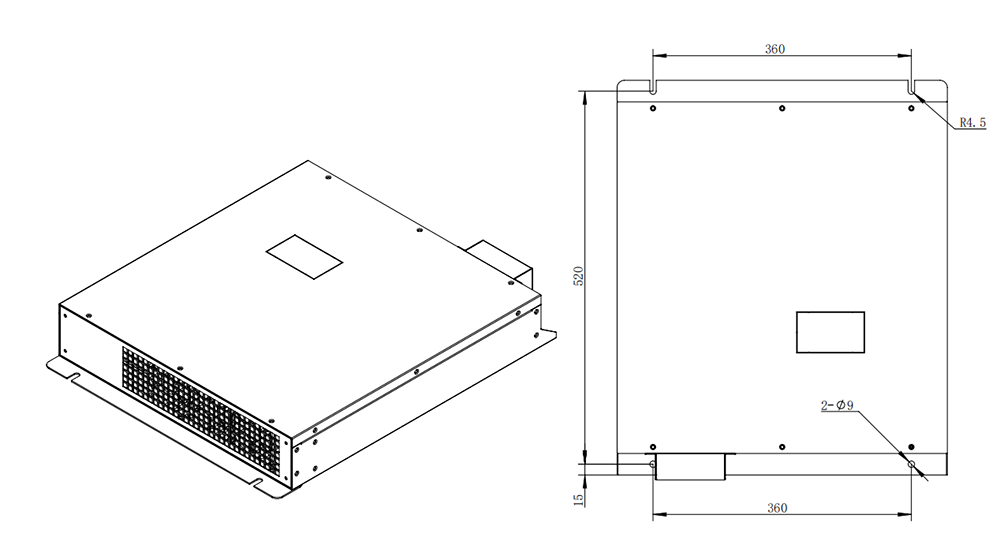

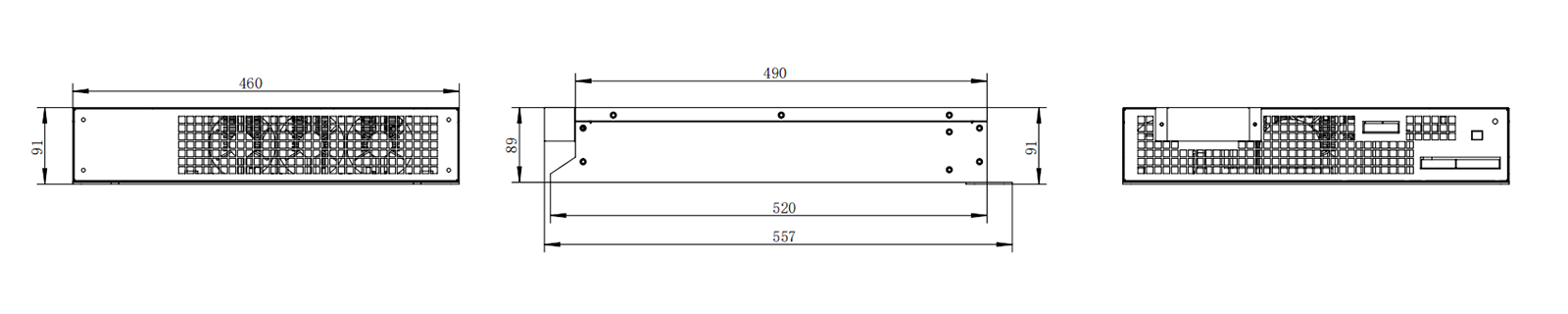

Izgled proizvoda
